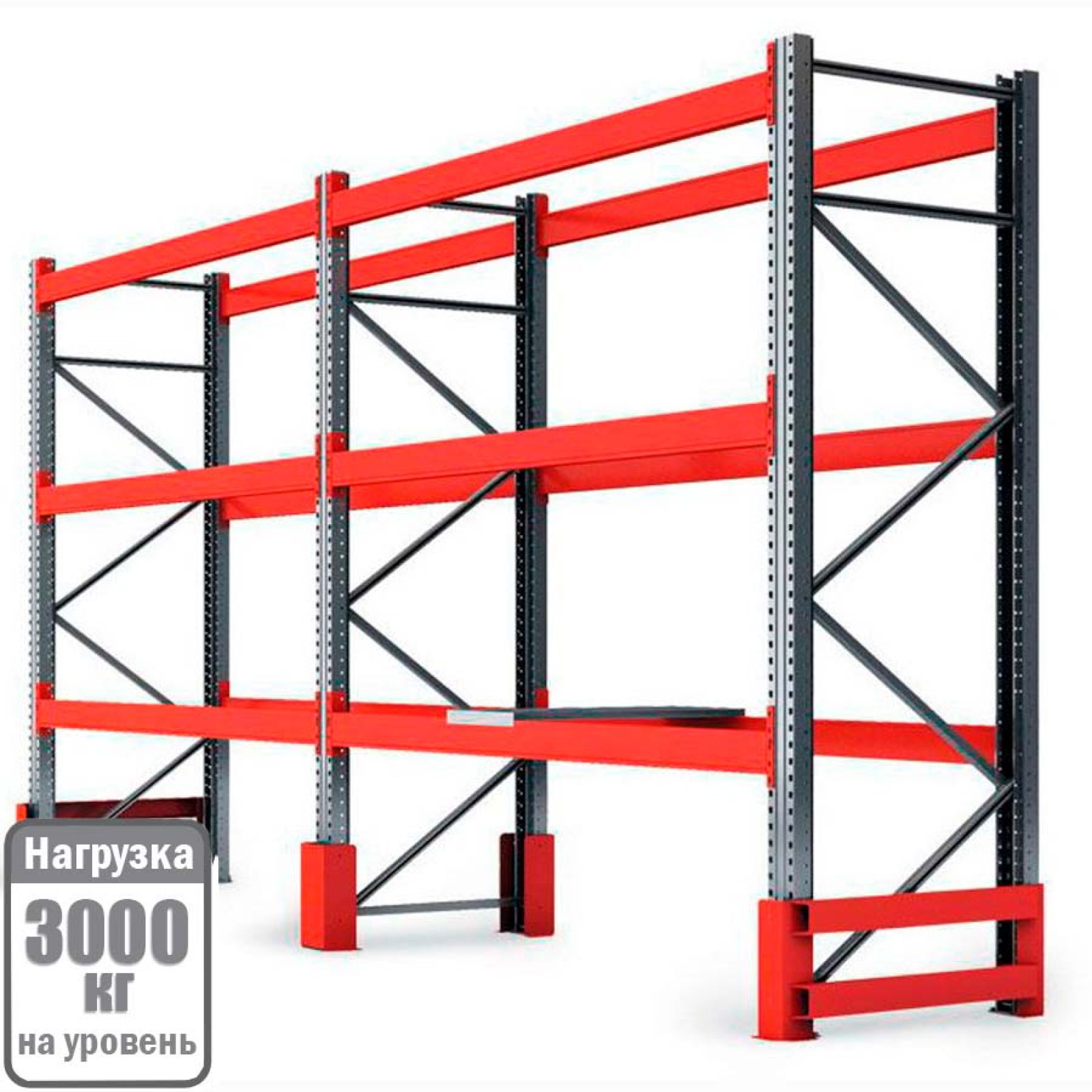

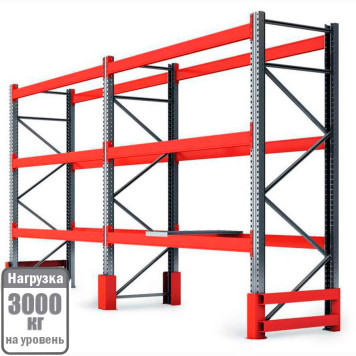

Стеллажи СТСМ

Сборно-разборные складские фронтальные тяжелые стеллажи серии СТСМ

предназначены для хранения в несколько уровней грузов на поддонах (паллетах) с помощью погрузочной техники,

тарных и штучных грузов, грузонесущая поверхность которых выполнена в виде балок - ригелей коробчатого или полочного типа с возможностью установки на них полочного настила.

Применение стеллажей данного типа позволяет экономить площадь складского помещения и увеличить объем хранения товара за счет использования высоты помещения.

Модульные фронтальные стеллажи для грузов на поддонах обеспечивают возможность свободного доступа к любому из хранящихся поддонов без необходимости удалять или перемещать другие.

Конструкция стеллажей обеспечивает не только быструю первоначальную сборку, но и легкость переустановки горизонтальных балок по высоте в случае необходимости.

Поддоны устанавливаются на две горизонтальные грузовые балки узкой стороной вглубину стеллажа, а первый уровень поддонов хранится непосредственно на полу склада.

Количество поддонов, размещаемых на балках (ригелях), зависит от ширины секции, размеров и веса поддонов.

Стеллаж поставляется в разобранном виде и обеспечивается необходимыми элементами указанными в спецификации.

Стеллаж состоит из следующих частей:

1) Вертикальные рамы - представляют собой плоскую ферменную конструкцию из двух перфорированных несущих стоек, соединенных между собой горизонтальными и диагональными связями из оцинкованной стали при помощи болтовых соединений.

Рама опирается на опорный подпятник который - выпускается из оцинкованной стали толщиной 3,0 мм.

При монтаже стеллажа серии СТСМ может использоваться пластина регулировочная с отверстиями (под анкер-болт), для компенсации неровностей пола.

2) Горизонтальные балки различных размеров, выполненных в виде замкнутого профиля, состоящих из двух частей, и имеющих с обеих сторон специальные зацепы с отверстием под фиксатор.

В стандартный комплект поставки входят элементы стеллажа - рамы, балки, крепёж, фиксаторы.

Полная комплектность поставки определяется Заказчиком на основе схемы размещения стеллажных кострукций (предоставляется бесплатно на основе устной или письменной заявке Заказчика), в зависимости от нагруженности и количества элементов сиситемы.

Ответственность за безопасную эксплуатацию несёт Поставщик в случаее соблюдения Заказчиком условий эксплуатации и монтажа указанных в паспорте конструкции.

Паспорт является обязательной и неотемлемой чатью Договора поставки любого колличества оборудования в любой комплектации.

Сборку стеллажного оборудования допускается производить с привлечением сторонней монтажной организации или силами Заказчика, в строгом соответствии со схемой устаномки оборудования (где указаны схемы горизонтального и вертикального расположения элементов стеллажной складской системы) и Паспорта стеллажной системы с соблюдении всех требований и условий.

После завершения монтажных работ обязательна установка информационных табличек с указанием высот уровней хранения и максимально допустимой нагрузки на каждый уровень. Данные таблички устанавливаются эксплуатирующей организацией.

Любое изменение конфигурации стеллажей может повлечь изменение несущей способности и поэтому должно быть обязательно согласованно. Изменение конфигурации должно производиться при полностью разгруженных стеллажах в месте проведения изменений.

После проведения изменения конфигурации стеллажей необходимо обновить соответствующие данные информационных табличек и указания о максимальных нагрузках.

Требования к полам. Полы в складских помещениях должны быть без уклонов и трещин. Основания под стеллажами должно быть выполнено из монолитного армированного бетона толщиной не менее 200 мм. «Финишное» покрытие должно быть прочным, отвечать требованиям по ровности, износостойкости, беспыльности при соответствующих требованиях, не должны пластически деформироваться от эксплуатационных нагрузок. Ямы, каналы, углубления и т.д. должны находиться вне поля действия погрузчика и опор стеллажей.

Полы в помещениях должны соответствовать требованиям нормативных документов: - СНиП 2.03.13-88 «Полы».
